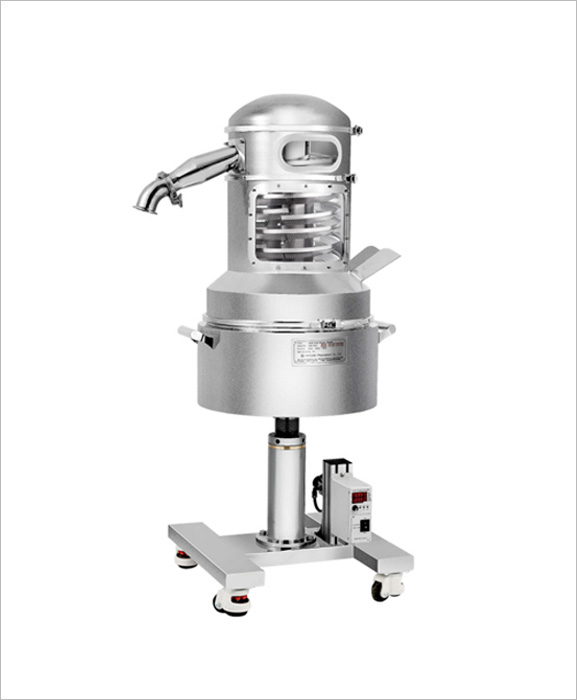

정제탈분기(저소음/저진동)

디피케이의 상향식 탈분기는 어느 종류의 정제의 분진 제거가 가능합니다.
단계가 없는 진동은 제품의 상승을 이끌어 냅니다. 정제 탈분기의 투입구 높이는 요구되는 배출구 높이와 직접적으로 관계되어 투입구의 높이는 715mm에서 865mm까지 조정이 가능합니다.
정제의 상승 흐름을 가능하게 하는 나선형 컨베이어는 316L 스틸을 연속 TIG 용접으로 이루어졌습니다.
본 장비는 분진 제거 공정상에서 발생하는 어떤 종류의 분진도 즉시 분리하는 새로운 원리의 먼지 배출을 사용합니다.

개념단계에서, 소음과 최고 수준의 GMP 기준을 따르기 위한 각별한 조치가 취해졌습니다.
청소는 간단하며, 깨끗하게 마무리 하는데 어떤 도구도 필요하지 않습니다.
선택 사항으로 분류기를 사용하면 한개의 빈에서 다른 빈으로 전환 시 작업자 조치없이 가능하게 해 준다.

DPK’s uphill type deduster allows dedusting and deburring any type of tablets. Stepless vibration creates a vertical ascension of the products. The deduster’s inlet height can very between 715mm and 865mm in direct relation with the outlet height required. The spiral enabling ascending movement of the tablets has been achieved in 316L steel with continuous TIG welding. The equipment uses a new principle of dust extraction, immediately separating any powder excess during the dedusting process. At the concept, an utmost care has been taken concerning the noise level as well as achievenment following highest GMP standards. The clean-up is easy, not requiring any tooling equipments are available in mirror finished. An optional two ways diverter allows you to switch from one bin to the other without operator’s

❖ 특징


◉ 공정중 제품의 상승 기능

◉ 먼지가 없는 창

◉ 정제의 흐름을 볼수 있는 최적화된 창

◉ 높이 조정이 간단하고 360도 회전이 가능한 정제 투입구

◉ 방음 및 방진 효과를 기반으로 장비 커버의 진동 소음 제거로 특허 받은 제품. (10-2017-0001833)

◉ 컴팩트한 디자인과 최소한의 공간 필요.

◉ 진동에 의한 정제의 상향 이동이 지속적 조절 가능.

◉ 진행 사항을 아크릴 창으로 항상 모니터링 가능.

◉ 배출구에 연속적으로 금속 탐지 장치와 같은 주변기기의 장착 가능.

◉ 배출구는 투입구를 향해 360도 회전 가능.

◉ 탈분기는 정제기의 구성에 따라 조절이 가능하다.

◉ 분해와 조립이 간단하고, 공구가 필요 없다.

◉ 청소가 쉽다.

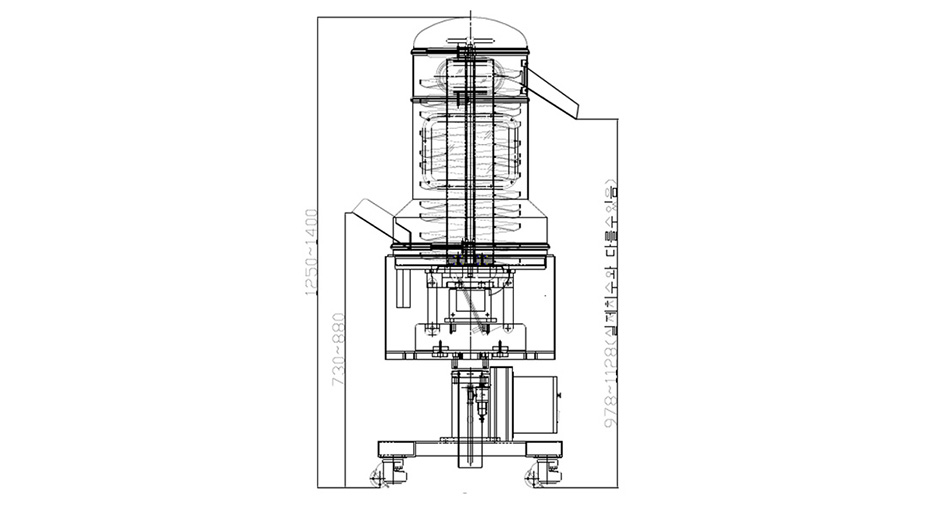

Technical data: HSD 1200
lnlet height (A) 715-865mm
Outlet height (B) 990mm-1140mm
Floor dimensions (CxD) 460 x 500mm
Inlet chute dimensions 115 x 40mm
Outlet chute 85mm x 35mm
Minimum tablets size Ø4mm
Maximum tablets size Ø25mm
Conveying speed Adjustable
Dedusting/deburring distance 8.4m
Compressed air required 1.5~3bar/h
Ø Dust extraction connection Ø38mm
Noise level (Db) Max. 72 Db
Input Power AC220V, 1P, 50/60Hz
Contact parts Stainless steel 316L
Contact parts finishing RA < 0.5 ㎛
Contact parts welding Continuous TIG welding
Frame parts Stainless steel 304
Frame finishing Mirror finish
Frame mounted on wheels yes
IQ-OQ protocol Available
Weight 150kg
Capacity/Speed exemples:
Round tablets Ø5mm 1 200 000 tabs/H
Round tablets Ø8mm 1 000 000 tabs/H
RoundtabletsØ13mm 850 000 tabs/H
shaped tablets 8x4mm 850 000 tabs/H
shaped tablets 19x7mm 600 000 tabs/H
